震动采集通道读取（Python 版）

应用场景

地质灾害现场监测：边坡、滑坡、危岩体等长期震动采集，PGA 超阈值自动报警并保存前后片段供事后分析 地震动 / 震动强度评估：多轴实时峰值与波形，支撑震感判定与监测报表 多仪多通道接入：单采集器、多台物理终端或同 IP 多逻辑设备，统一配置与 Web 监控 离线边缘采集：弱网 / 无网环境 Windows 便携部署，本地落盘后批量导入 InfluxDB 或经 MQTT 回传中心 开发联调与演示：--dev 回放历史数据，无硬件即可验证报警、存储与前端

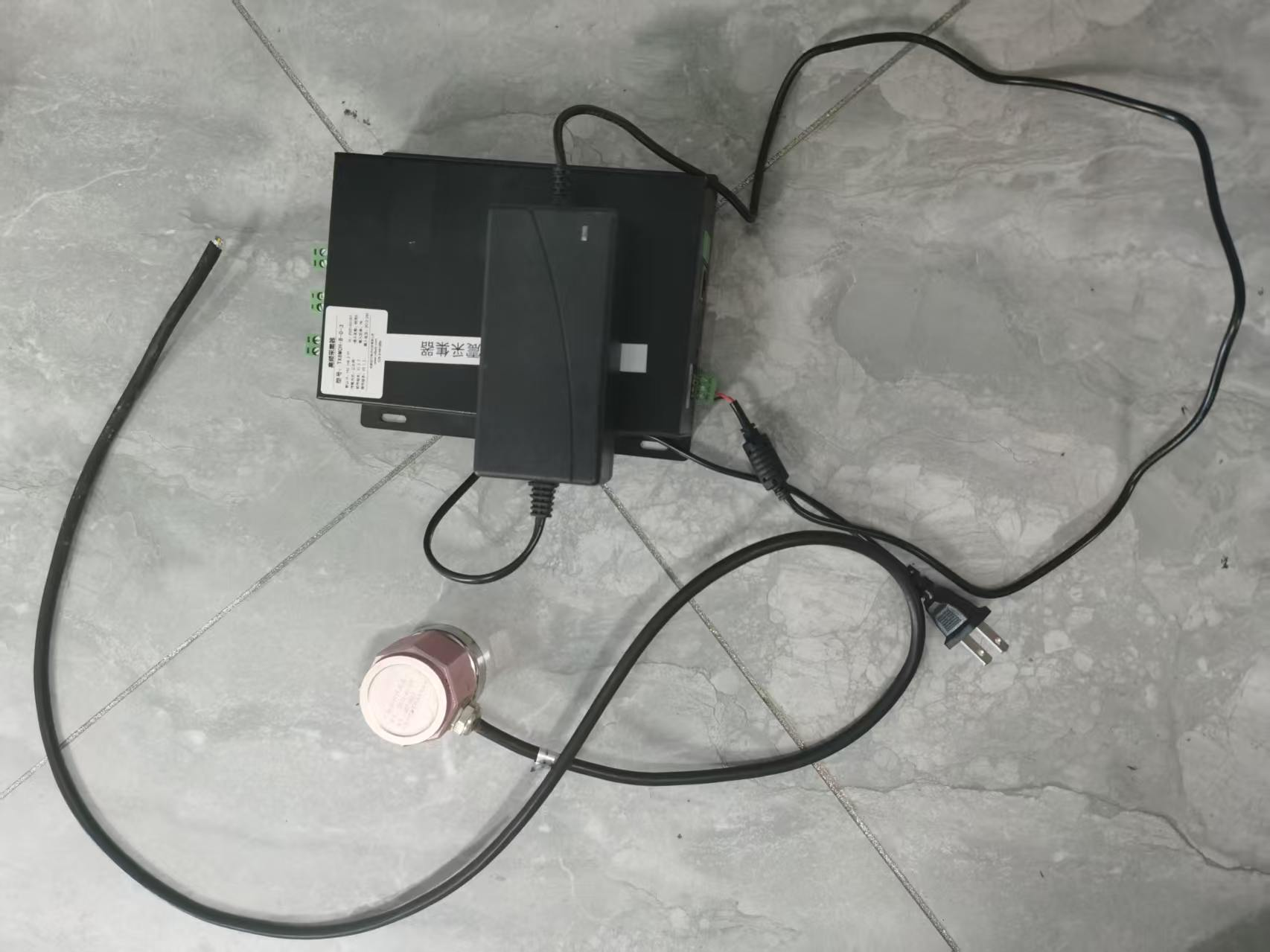

原理

通过 JSON 配置连接一台或多台采集器，经 UDP 接收 TXDZ 波形帧解析多通道实时数据；主循环按配置频率读取内存缓存，完成 PGA 分级报警、报警前后片段录制，以及 本地 Line Protocol / InfluxDB 3 / MQTT 等多路输出。内置 FastAPI + WebSocket 前端 用于实时监控、在线设置与报警回放，并支持 Windows 离线便携打包，便于无网环境部署。通道勾选和命名在 JSON 中配置，通道数值来自 UDP 波形（帧头 TXDZ），不是 Modbus 寄存器。

启动入口（二者等价）：

python main.py …          # 推荐：根目录薄入口
python -m vibration …     # 等价：包入口

目录

• 功能概览
• 环境要求
• 快速开始
• 前端 UI
• value 与 peak
• 目录结构
• 系统架构
• 配置文件
• Windows 便携打包
• 部署场景
• 命令行参数
• 本地数据导入 InfluxDB 3
• 输出示例
• 通信协议
• 与原程序对比
• 常见问题
• 单位换算

功能概览

已提供 WebSocket 前端（vibration/ui/web_server.py + static/index.html），可查看实时波形与已保存报警片段。

仍未实现（原 C++ 程序有）：FFT/主频、常规时序历史回放交互。

环境要求

• Python 3.10+
• 核心采集：仅标准库（socket、threading、struct、json 等）
• 可选依赖（见 requirements.txt）：
  • Web 前端：fastapi、uvicorn
  • InfluxDB 3：influxdb3-python
  • MQTT：paho-mqtt
• 操作系统：Windows / Linux（离线便携包仅 Windows x64）
• 网络：PC 需与采集器 IP 互通

pip install -r requirements.txt
# 或使用 conda（便于便携打包）
# conda env create -f environment.yml

快速开始

cd python

# 1. 编辑 config.json（采集器 IP、端口、channels）
# 2. 编辑 run.json（通道勾选、报警、storage、alarmCapture、mqtt）
#    或启动 --ui 后在页面「设置」中修改并保存

python main.py --show-config          # 查看完整配置
python main.py                        # 持续采集 + 报警 + 存储
python main.py --ui                   # 同时开 Web（默认隐藏控制台通道值）
python main.py --ui --print           # UI + 控制台打印
python main.py --ui --ui-port 9000    # 指定首选 UI 端口（占用则自动顺延）
python main.py --duration 60          # 采集 1 分钟后退出
python main.py --once                 # 读一轮后退出
python main.py --dev                  # 开发回放 data/*.jsonl（无采集器）
python main.py --dev --ui             # 回放 + 前端
python main.py --disable-alarm        # 临时关报警
python main.py --calibrate-zero       # 静止零点校准（默认 3s）
python main.py --calibrate-zero --calibrate-sec 10

本地存储示例（run.json 中 storage.enabled: true、mode: local）：

python main.py --duration 60
# 退出后生成:
#   data/vibration_YYYYMMDD_HHMMSS.lp     ← 可导入 InfluxDB
#   data/vibration_YYYYMMDD_HHMMSS.jsonl  ← 人工查看 / --dev 回放

前端 UI（WebSocket）

pip install -r requirements.txt
python main.py --ui
# 浏览器打开 http://127.0.0.1:8765（端口占用时控制台会打印实际地址）

监控页

• 各设备通道实时表：value(g) / peak(g) / peak_ms2(m/s²)
• 两幅滚动波形（约 20Hz 推送）：上图 value，下图 peak
• 按报警等级显示设备当前状态
• 工具栏可开启 校准前后对比：实线校准后，虚线校准前
• 报警记录：浏览 alarmCapture 已保存片段，查看 meta 与波形
• 实时日志：镜像控制台输出（报警、错误等）

设置页（右上角「设置」）

通过 GET/PUT /api/settings 读写 config.json / run.json：

保存后写入磁盘。IP、通道、报警阈值、存储、报警录制、MQTT 等需重启采集进程后生效；零点校准完成后会立刻刷新实时换算。

报警记录 API

仅 .jsonl 可在页面中查看波形；若只有 .lp 则列表可见但不可画图。

value 与 peak

说明：

• peak 不是按主循环 256 Hz 计算，而是每收到一帧波形刷新一次
• 主循环 poll.pollSampleHz（默认 256）只决定多久读一次缓存并推送/落库
• 报警判定直接使用各轴的 peak(g)，与阈值配置比较

目录结构

python/
├── main.py                      # 薄入口（python main.py）
├── pack.bat                     # 开发机一键离线打包
├── config.json                  # 设备连接
├── run.json                     # 运行 / 通道 / 报警 / 存储 / MQTT
├── requirements.txt             # 可选依赖
├── environment.yml              # conda 环境（可选）
├── vibration/                   # 业务包
│   ├── __main__.py              # python -m vibration
│   ├── app.py                   # CLI、主循环、校准、开发回放编排
│   ├── config/                  # 配置加载、通道掩码与命名
│   ├── acquisition/             # Modbus、UDP 波形、终端池、设备会话、dev 回放
│   ├── alarm/                   # PGA 引擎、片段录制、归档列表
│   ├── storage/                 # 本地 / Influx / MQTT / 工厂 / 空间清理
│   └── ui/                      # FastAPI、LiveHub、设置服务、控制台镜像
├── static/index.html            # Web 前端
├── tools/
│   └── import_local_to_influx.py
├── scripts/
│   ├── pack_release.ps1         # 打包实现
│   └── templates/               # install/start 批处理与 DEPLOY.txt
├── test/                        # 独立试验脚本（不参与正式打包）
├── data/                        # 常规时序（运行时生成）
└── data/alarms/                 # 报警片段（开启 alarmCapture 后）

配置、data/、static/ 始终相对项目根目录（vibration.config 中的 BASE_DIR），与包内模块位置无关。

系统架构

                    ┌─────────────────────────────────┐
                    │  主线程 (pollSampleHz / 间隔)    │
                    │  读缓存 → 显示 / 报警 / 存储      │
                    │  → WebSocket / 报警录制 / MQTT   │
                    └───────────────┬─────────────────┘
                                    │ 只读内存
              ┌─────────────────────┴─────────────────────┐
              ▼                                           ▼
┌──────────────────────────┐              ┌──────────────────────────┐
│  ModbusWorker 线程        │              │  WaveUdpReceiver 线程     │
│  读寄存器 1-20 / 65-66    │              │  解析 TXDZ → 采样缓存     │
│  写寄存器 90 + 波控 UDP   │              │  本帧维护 peak            │
└────────────┬─────────────┘              └────────────┬─────────────┘
             │ Modbus UDP :8001                           │ 波形 UDP → 本机
             ▼                                          ▼
        ┌────────────────────────────────────────────────────┐
        │                    震动采集器                          │
        └────────────────────────────────────────────────────┘
                              │
                              ▼
                    ┌──────────────────┐
                    │  本地 .lp/.jsonl  │
                    │  报警片段 / Influx │
                    │  MQTT Broker      │
                    └──────────────────┘

开波流程（对齐 C++ writeRegist(90)）：

1. Modbus 上线后优先读取寄存器 1–20（含 reg 18 波控端口）和 65–66（ch/grp）
2. 确认参数后写寄存器 90 = 100（Modbus 端口）
3. 同时经波形套接字将同一帧发到 设备IP:reg18，设备据此回传波形到本机 wave端口

本地端口（与 C++ 一致）：

配置文件

config.json — 设备连接

同一 IP 多台逻辑设备时，用不同 channels 区分（如采集器1=[1,2,3]，采集器2=[6,7,8]），共享一套 Modbus/波形连接。

run.json — 轮询参数：poll

"poll": {
  "pollSampleHz": 256,
  "pollIntervalMs": 10,
  "modbusIntervalMs": 10,
  "modbusRefreshMs": 50,
  "autoEnableWave": true,
  "waveEnableValue": 100,
  "startupWaitSec": 3.0,
  "printIntervalMs": 1000,
  "waveDebug": false
}

run.json — 时序存储：storage

模式 A：本地文件（默认，无需第三方库）

"storage": {
  "enabled": true,
  "mode": "local",
  "localDir": "data",
  "localFile": "",
  "format": "both",
  "measurement": "vibration",
  "intervalMs": 1000,
  "maxSizeMb": 2048
}

输出文件：

• *.lp — InfluxDB Line Protocol，可直接导入
• *.jsonl — 每行一条 JSON，便于查看与 --dev 回放

记录字段：

模式 B：InfluxDB 3 在线写入

"storage": {
  "enabled": true,
  "mode": "influxdb",
  "host": "http://127.0.0.1:8181",
  "database": "vibration",
  "token": "你的token",
  "measurement": "vibration",
  "intervalMs": 1000
}

安装依赖：pip install influxdb3-python

maxSizeMb 仅对 本地文件模式 生效；Influx 远端空间由数据库侧管理。

推荐 InfluxDB 服务端版本：InfluxDB 3 Core 3.9.x（稳定）或 3.10.x 补丁版；Docker 请固定版本标签，避免误跟 latest。

run.json — 报警片段录制：alarmCapture

独立于常规 storage。开启后，报警触发时把「报警前缓冲 + 报警后一段时间」的采样写入本地：

"alarmCapture": {
  "enabled": true,
  "localDir": "data/alarms",
  "preSec": 5,
  "postSec": 15,
  "maxSizeMb": 1024,
  "format": "jsonl",
  "measurement": "alarm_vibration"
}

输出示例：data/alarms/alarm_采集器1_一级报警_YYYYMMDD_HHMMSS.jsonl
文件首行（jsonl）含 alarm_meta（等级、阈值、超阈轴、峰值等）。

run.json — 峰值报警：alarm

"alarm": {
  "enabled": true,
  "levels": [
    {"name": "强震危险报警", "thresholdG": 1.0, "level": 3},
    {"name": "二级报警", "thresholdG": 1.0, "level": 2},
    {"name": "一级报警", "thresholdG": 0.5, "level": 1},
    {"name": "轻微有感预警", "thresholdG": 0.3, "level": 0}
  ],
  "antiFalseAlarm": {
    "continuousCount": 3,
    "holdMs": 50,
    "intervalMs": 4,
    "multiAxisMinCount": 2,
    "multiAxisRequired": true,
    "axisNames": ["X", "Y", "Z"]
  }
}

命令行临时覆盖：--enable-alarm / --disable-alarm

run.json — MQTT 上传：mqtt

按间隔向 MQTT Broker 发布各设备通道峰值（优先 peak，否则 value）。需安装 paho-mqtt。

"mqtt": {
  "enabled": true,
  "host": "192.168.100.41",
  "port": 1883,
  "username": "",
  "password": "",
  "client_id": "wave_data_publisher",
  "keepalive": 60,
  "intervalSec": 60,
  "topic_prefix": "Device",
  "topic_format": "{topic_prefix}/{site}/DZ/{device_name}",
  "devices": {
    "采集器1": { "device_name": "001", "site": "Site012A" },
    "采集器2": { "device_name": "002", "site": "Site012A" }
  }
}

device_id 形如 {site}_DZ_{device_name}。也可在设置页「MQTT 上传」中配置；保存后需重启采集进程。

run.json — 通道：channelConfig

"channelConfig": {
  "采集器1": {
    "lastDisplay": 7,
    "1": {"name": "X", "unit": "g", "offsetG": 0},
    "2": {"name": "Y", "unit": "g", "offsetG": 0},
    "3": {"name": "Z", "unit": "g", "offsetG": 0}
  }
}

• lastDisplay：位掩码，bit(i) 对应物理通道 i+1（与 acc_wave 一致）。例：7 = 通道 1+2+3；224 = 通道 6+7+8
• 通道键可用物理通道号（推荐）或逻辑 slot
• offsetG：静止零点（mean(|a|)），运行时正减负加做幅度门限

run.json — 开发回放：dev

"dev": {
  "dataDir": "data",
  "dataFile": "",
  "loop": true
}

开发模式不写入常规本地/Influx 存储，仅控制台、报警逻辑、前端推送与 MQTT（若开启）；播完 jsonl 后自动从头循环，直到 Ctrl+C 或 --duration 超时。

Windows 便携打包（项目 + 环境，面向离线目标机）

将程序与精简 conda 运行环境打成可拷贝的发布包。目标机完全离线即可运行，无需预装 Python / Conda，也无需 pip install。

一键打包（仅开发机需要联网）

首次准备（只需做一次）：

conda create -n eq-runtime python=3.10 pip -y
conda run -n eq-runtime python -m pip install -r requirements.txt
conda run -n eq-runtime python -m pip freeze > requirements-lock.txt
conda install -n base -c conda-forge conda-pack -y

日常打包：在项目根目录双击 pack.bat，或：

pack.bat
# 等价于
powershell -ExecutionPolicy Bypass -File scripts\pack_release.ps1

产物：

发布目录结构：

vibration-python-win64/
├── install.bat
├── start.bat / start-ui.bat
├── DEPLOY.txt
├── eq-runtime-env.zip      # 自带 Python 环境
└── app/
    ├── main.py
    ├── vibration/          # 业务包
    ├── tools/
    ├── static/
    ├── config.json
    ├── run.json
    └── data/ / data/alarms/

若已存在 dist/eq-runtime-env.zip，脚本会复用该环境包以加快打包；改依赖后请删除该 zip 再打包。

离线目标机部署

1. 用 U 盘 / 内网把 zip 或整个文件夹拷到目标机（建议短路径，如 D:\vibration-python-win64）
2. 双击 install.bat（本地解压 eq-runtime-env.zip + conda-unpack，不访问网络）
3. 编辑 app/config.json、app/run.json
4. 双击 start-ui.bat，浏览器打开 http://127.0.0.1:8765

若以后整体移动了文件夹，删除 env\.offline_ready 后再运行一次 install.bat。

约束：仅适用于 Windows x64（Win10 / Server 2016+ 自带 tar 即可离线解压）。

部署场景

场景 A：单采集器

config.json 可不写 channels（默认 1–16），run.json 中 lastDisplay: 7 勾选通道 1、2、3。

场景 B：同 IP 多逻辑设备（多台地震仪）

相同 devIP，不同 channels（如 [1,2,3] 与 [6,7,8]），程序共享一套 Modbus/波形连接。

每台逻辑设备用各自的 channelConfig.<设备名>.lastDisplay 勾选要采集的物理通道。前端设置页也可勾选「绑定物理通道」来维护 channels。

命令行参数

本地数据导入 InfluxDB 3

部署好 InfluxDB 3 后：

pip install influxdb3-python

python tools/import_local_to_influx.py data/vibration_20260709_174500.lp \
  --host http://127.0.0.1:8181 \
  --database vibration \
  --token 你的token

.lp 为原生 Line Protocol，无需格式转换。

SQL 查询示例：

SELECT time, device, channel, value, peak, peak_ms2
FROM vibration
WHERE device = '采集器1'
  AND time > now() - interval '1 hour'
ORDER BY time DESC
LIMIT 100

输出示例

[震动采集配置系统] 通道读取与报警启动 (后台线程模式)
轮询: 256Hz (~3.91ms) | Modbus: 10ms / 刷新50ms | 打印: 1000ms
报警: 开启 | 连续3次 / 4ms, 多轴>=2 (X, Y, Z)
本地存储: 开启 | data/vibration_....lp, ...jsonl | 上限2048MB
报警录制: 开启 | data/alarms 前5s/后15s | 上限1024MB
MQTT 上传: 开启 | 192.168.100.41:1883 每60s | client_id=... | 目标数=2
前端 UI 已启动: http://127.0.0.1:8765
定时运行: 60s 后自动退出 (--duration)

等待设备就绪 (最多 3.0s)...
  采集器1: 就绪(有波形) modbus=在线 物理通道=[1, 2, 3]

[2026-07-09 17:41:56.255]
  采集器1 (192.168.100.97)  X=0.000092g(峰值:0.000214g/0.002m/s2)  Y=...  Z=...  [modbus:在线 pkts:1204]

已保存报警片段 N 条记录 -> .../data/alarms
已保存 360 条时序记录
  .../python/data/vibration_....lp
  .../python/data/vibration_....jsonl

说明：

• 采集/报警：主循环频率（默认约 256 Hz）
• 控制台打印：约每 printIntervalMs（默认 1 秒）一行
• 时序写入：约每 storage.intervalMs（默认 1 秒）一批
• MQTT：约每 mqtt.intervalSec（默认 60 秒）一批
• pkts 为 UDP 波形包累计数，应持续增长

通信协议

Modbus UDP

• Modbus TCP MBAP 帧 over UDP（非 TCP 502）
• 关键寄存器：

UDP 波形

• 帧头：TXDZ
• 每点 3 字节有符号数，先 g0 = 原始值 / calibration.scaleDivisor × gain，再按 offsetG=mean(|a|) 做幅度门限：正减负加，|g0|<=offsetG 归零
• 静止时运行 python main.py --calibrate-zero 或设置页校准写零点
• 帧长：8 + ch × grp × 3；若 Modbus 尚未读到 grp，会尝试从包长自动推断

与原程序对比

常见问题

有 Modbus 但 pkts 为 0 / X=–

1. 确认 acc_wave.exe 未同时占用 10000/10005 端口或抢波形
2. 运行 python main.py --debug-wave 查看 原始UDP、设备波控端口
3. 确认 autoEnableWave: true，防火墙放行本机 UDP 入站

控制台几秒才打印一行？

• 打印由 printIntervalMs 控制（默认 1000ms），与主循环采集无关
• 修改 run.json → poll.printIntervalMs 调整打印频率

与其他程序同时读 Modbus？

• 只读 Modbus：影响较小
• 同时开波形 / 占端口：会抢数据，建议同一时刻只运行一个波形接收程序

waveGroup 与设备不一致导致丢包？

• 将 config.json 中 waveGroup 设为设备实际值（如 28）
• 程序会从 Modbus reg 66 读取，并在包长不匹配时自动推断 grp

如何切换存储模式 / 限制磁盘占用？

如何只保存报警时段数据？

1. 常规 storage.enabled 可按需关闭
2. 设置 alarmCapture.enabled: true，并配置 preSec / postSec / maxSizeMb
3. 或在 Web「设置 → 报警片段本地保存」中开启

MQTT 连不上 / 经常断线？

1. 确认已 pip install paho-mqtt（便携包环境应已含）
2. 检查 host/port/账号密码；看启动日志中的 MQTT 上传 行
3. 多实例不要共用同一 client_id，否则会被 Broker 互踢
4. 修改 MQTT 配置后需重启 python main.py

设置页改完不生效？

配置已写入 JSON，但采集进程在启动时加载；请重启 python main.py --ui（或对应命令）。零点校准除外，完成后立即生效。

无采集器时如何调试？

python main.py --dev              # 循环回放 data/ 最新 jsonl，不写常规存储
python main.py --dev --ui         # 回放 + 前端
python main.py --dev --once       # 只看第一帧
python main.py --dev --duration 60

开发模式不连接 Modbus/UDP，数据来自先前采集保存的 jsonl；报警逻辑与正式运行一致。

打包失败：找不到 conda / eq-runtime？

1. 在 Anaconda Prompt 中运行，或确保 conda 在 PATH 中
2. 确认已创建 eq-runtime 并安装 requirements.txt
3. base 环境需已安装 conda-pack
4. 改完依赖后删除 dist/eq-runtime-env.zip 再重新 pack.bat

单位换算
